大連科迪Kd2800 RGB 寬帶矩陣
2009年01月08日 10:35 july

　　大連科迪Kd2800 RGB 寬帶矩陣是專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，帶寬400MHz，規�？蛇_128x128，3U以上矩陣均支持雙電源和雙控制系統。矩陣采用先進的模塊化設計、插板式結構，將RGBHV 各分量信號獨立傳輸，RGBHV 信號和音頻信號可以混插在同一矩陣系統，統一控制，信號之間相互獨立無干擾，所有電路板均支持熱插拔，極大的方便了系統維護。

         熱備份雙電源的系統設計全部采用熱備份一體化開關電源，機箱內的兩塊電源板同時工作, 互為熱備份，保證系統運行的連續性，極大地提高了系統的可靠性。該產品自推出以來，以其先進的設計結構和優異的系統性能得到眾多用戶的青睞，現已廣泛應用于大屏幕投影、多媒體會議室等各種場合。

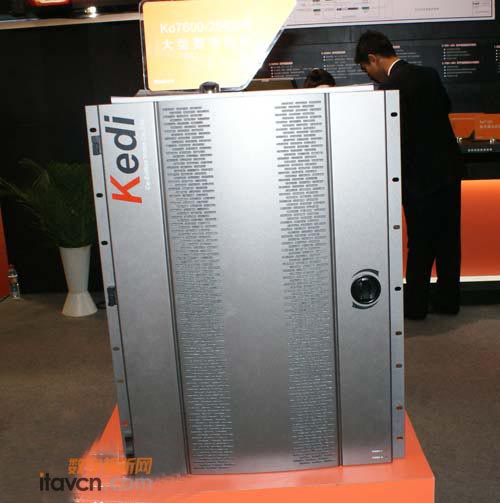

最新外觀設計的大型矩陣

    矩陣格式：



★      RGBHV矩陣
★      RGBHV及立體聲音頻矩陣
★      RGBHV、復合視頻及立體聲音頻矩陣
★ 規模：4×1～4×4、8×1～8×16、16×1～16×32、24×4～24×24
                32×4～32×  32、48×4～48×48、64×4～64×64、96×8～128×128

★ 視頻帶寬：400MHz （-3dB），滿載
★ 視頻格式：RGBHV 、RGBS、 RGsB、RsGsBs 、YUV、Video
★ 音頻格式：單聲道、立體聲（平衡、非平衡通用）
★ 場逆程切換、支持視頻、音頻單獨或同時切換
★ 掉電記憶功能，保證數據永不丟失

☆ 模塊化設計、前插板式結構、支持熱插拔（適合3U 以上機箱）
☆ 熱備份雙電源、雙控制系統（適合3U 以上機箱）
☆ 掉電記憶功能，保證數據永不丟失
☆ 具有多個RS-232 控制端口，可選配遙控面板或接中控設備
☆ RS-422、RS-485、TCP/IP 網絡控制接口（可選）
☆ RGBHV采用5BNC接口，視頻采用BNC接口，音頻采用三端壓線接口



信號格式
視頻格式 RGBHV、RGBS、RGsB、RsGsBs、YUV、Video
音頻格式 立體聲音頻（平衡、非平衡）
視頻特性
帶 寬 400MHz （-3dB），滿載
連接形式 5BNC、BNC
標準電平 1Vp-p
最大電平 0.5－2.0Vp-p
阻　　抗 75Ω
增　　益 0dB
增益穩定度 <±0.1dB
頻率響應 <±0.1 dB至6MHz
信 噪 比 >70 dB （未加權）
K －系數 <±0.1%
微分增益 <0.15%（10-90%APL） @4.43MHz
微分相位 <0.15°（10-90%APL） @4.43MHz
串 擾 < -60 dB @4.43MHz
切換速度 200ns
色/亮增益差 <±1％
色/亮延時差 <±3 ns
回波損耗 >30dB至5MHz
輸入電平 T T L 電平/高阻
輸出電平 T T L 電平/33歐姆
音頻特性
連接形式 3Pin 平衡/非平衡
電 平 +20dBu 最大
輸入阻抗 高阻
共模抑制比 >60 dB 20Hz至20KHz
音頻帶寬 20Hz 到50KHz
增 益 平衡音頻0dB
非平衡音頻 -6 dB
增益穩定度 <±0.1dB
總諧波失真+噪音 0.03%@1KHz（額定電壓下）
頻率響應 <±0.25dB 20Hz 至20KHz
噪 音 <-80dB （20KHz 加權,RMS）
串 擾 <-80dB 典型值至20K
通用數據
尺 寸　　 19英寸寬（482.6mm）、1U高（44mm） 、深（350mm）
19英寸寬（482.6mm）、3U高（132mm） 、深（240mm）
19英寸寬（482.6mm）、6U高（264mm） 、深（380mm）
面板尺寸 19英寸寬（482.6mm）、1U高（44mm） 、深（110mm）
串口形式 RS－232、9pin 接口、2－RX、3－TX、5GND
協議格式 9600 波特、8位、1位停止位、無校驗位
可選串口 TCP/IP 、RS－422、RS－485
工作濕度 10%-70%
工作溫度 0℃-45℃
存儲溫度 -20℃-70℃
存儲濕度 0-90%，不結露
電 源 100－240V/AC 50/60Hz
功 率 1U 25W、3U 40W、6U 及6U 以上200W
