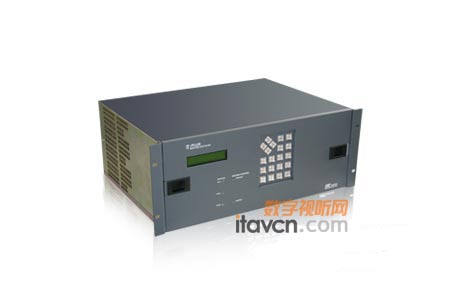

大連捷X-PLUS 多格式矩陣
2009年01月08日 10:35 july



 　　大連捷成X-PLUS 多格式矩陣，是凝結了大連捷成公司十余年設計制造經驗，全新打造的一款混插、多層、多格式、全規模的專業切換矩陣。此矩陣在一個機箱內可完成多種格式信號的切換調度，切換規模為4×4 ～ 128×128，機箱規格分為1RU、2RU、4RU 和8RU 高度，支持的信號格式為：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵蓋了廣電行業中所有格式的視音頻信號。

        X-PLUS 矩陣的切換系統分切換模塊和切換核兩種，四種機箱規格，其中1RU 機箱只能配置切換模塊，其它2RU 機箱以上包括（2RU 機箱）既能配置切換模塊又能配置切換核，可根據用戶需求靈活配置。切換核技術的應用，使X-PLUS 系列矩陣真正實現了小體積、大規模切換的領先技術，結構靈活，能夠滿足客戶的各種配置需求。

        X-PLUS 系列矩陣是世界上唯一一款可同時兼容大、中、小規模，并可靈活配置多種信號格式的全規模、多格式矩陣。 產品特點：

  • 規模：4×4 ～ 128×128
  • 機箱規格：1RU、2RU、4RU、8RU
  • 支持的信號格式：VIDEO、AUDIO、SD、ASI、HD、DS3、AES/EBU、VGA、YUV、DVI、HDMI、RS232、RS422 等
  • 引用的接口有：BNC、RJ45、DB25、DVI、HDMI、DB37
  • 支持兩種模式的切換：矩陣電子切換和點對點By-pass
  • 引用切換核技術，實現了小體積、大規模切換
  • 具有旁通(BY-PASS) 功能：在矩陣正常工作的情況下，可將某些通道設置為電子切換或旁通(BY-PASS) 信號直通狀態。
  • 冗余式電源、冗余式控制模塊
  • NODE-BUS 端口，實現多機箱級聯，組成多層切換矩陣
  • 控制方式采用C-BUS、CAN-BUS、RS-232/422、LAN
  • C-BUS 和CAN-BUS 端口可與本公司生產的相應的遙控面板連接，實現對矩陣的遠程控制，可達數百米
  • RS232/422 端口可與上位機連接，配合矩陣控制軟件，通過上位機對矩陣進行控制
  • LAN 端口支持TCP/IP 協議，與局域網連接，實現實現上位機通過網絡對矩陣進行監控
  • 雙REF 外同步參考，支持多制式場消隱切換
  • 內置散熱風扇，強制風冷散熱
  • 前面板自帶LCD 液晶顯示和本機控制面板，對矩陣進行控制
  • 前門邊緣與機箱邊緣上采用鈹青銅設計，可有效的屏蔽外部電磁波的干擾
  • 廣播級標準，各項指標均優于國標甲級
