主板芯片解析
2009年09月02日 10:06 itavcn評測實驗室

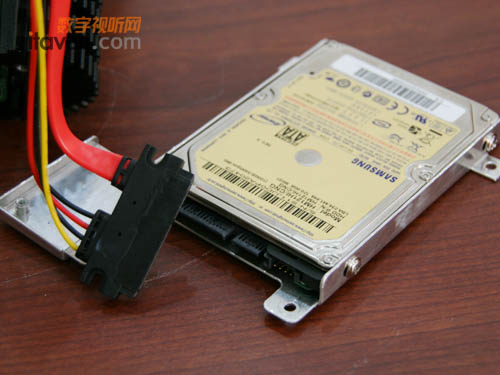

        在這一部分當中，BIS-6550配有一個2.5英寸的筆記本SATAⅡ硬盤。需要注意的是，由于BIS-6550采用了Intel的945GSE芯片組，所以在硬盤部分選擇了SATA接口，因此我們在購買硬盤時一定要選擇SATAⅡ接口的2.5英寸硬盤，為了方面升級主板上設置了2個SATA接口。

        SATA接口

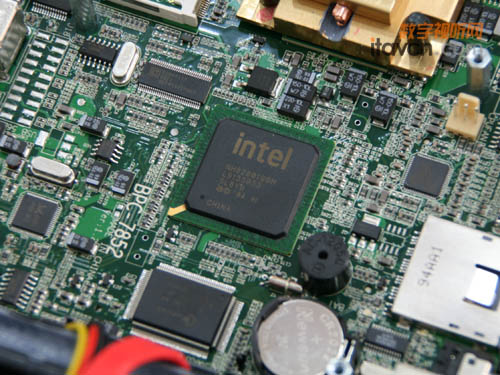

　　這就是我們前面提到的intel Atom N270嵌入式處理器以及所配套的Intel 945GSE主板。從圖片中我們可以看出這款主板的做工還是非常強悍的，這片主板用料實在，采用貼片元件以及鉭電容。其穩定性以及質量不言而喻，絕對不是一般家用主機板可以比擬的。

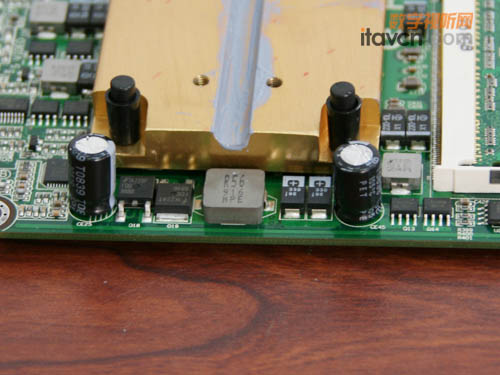

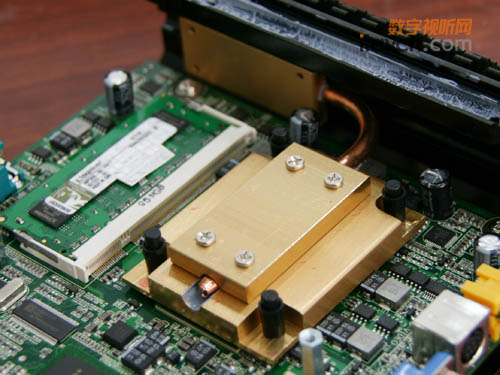

　　我們圖中散熱片下的芯片就是整個廣告機的核心，也就是我們的intel Atom N270處理器，主頻為1.6GHz。他采用45nm工藝制造，由于晶體管數量相對比較少，所以發熱量也極低，這樣能夠保證廣告機進行長時間的工作。在我們測試的過程中，這顆intel Atom N270處理器始終進行裸跑，但是其溫度也沒有超過45攝氏度。看來Intel的嵌入式處理器果然名不虛傳。

　　這款廣告機提供了千兆網絡接口，而TS6121C隔離變壓器是為了保證信號強度和質量而經常在小型交換機上所采用的，用在這里完全是處于對于其工作環境惡劣的考慮。這樣的組合完全可以保證這款工控機在嚴重的電磁干擾環境中正常的對網絡進行應用。

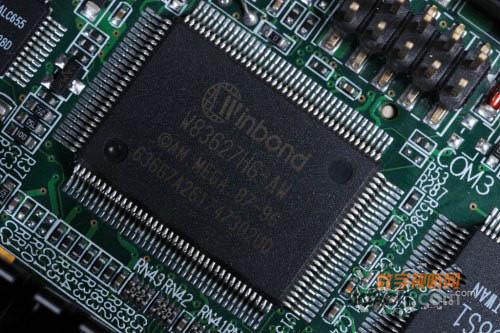

　　Winbond的W83627H6-AW是一顆SMART I/O芯片，提供硬件監控功能、支持軟驅、支持紅外端口、并口、鍵盤控制器、MIDI端口、游戲端口等功能。W83627H6-AW采用128針PQFP封裝。



        在顯示方面，BIS-6550內建Intel 945GSE顯示控制器，并采用動態共享系統內存作為顯存，最大可達到224MB（可在BIOS中設置）；值得一提的就是，這款廣告機還集成了一塊高性能硬件解碼芯片，支持H.264/AVC、VC-1、MPEG-2的1080p硬件解碼。其中在H.264和VC-1高清多媒體壓縮格式下實時解碼最大碼流達到40Mbps。
